Drahtloses beleuchtungsmanagementsystem
SmartScan ist das revolutionäre Lichtmanagementsystem von Thorlux Lighting. Das smarte System ermöglicht die drahtose Überwachung aller Standard- und Notleuchten von Thorlux Lighting, angefangen von sämtlichen Informationen zum Betriebszustand der Anlage bis hin zu den Leistungsdaten jeder einzelnen Leuchte für jeden beliebigen Zeitraum.
Das System ermöglicht Benutzern die Überwachung ihrer Energieleistungsdaten und vollständigen Betriebsinformationen für alle SmartScan-Standard- und Notleuchten.
Auf alle Informationen kann über Computer, Laptop, Tablet oder Smartphone rund um die Uhr auf der SmartScan-Webseite zugegriffen werden.
Ihre Majestät die Königin von England hat Thorlux Lighting als Gewinner des „Queen’s Award for Enterprise“ in der folgenden Kategorie ausgewählt: Innovation für das Lichtmanagementsystem SmartScan.
Überblick
Das intelligente Beleuchtungsmanagement maximiert Energieeinsparungen für alle Anwendungen in Innenbereichen. SmartScan Internal verfügt über eine Anwesenheits- und Tageslichterkennung sowie eine einfach zu bedienende Benutzersteuerung.
Das intelligente Beleuchtungsmanagement maximiert Energieeinsparungen für alle Anwendungen in Außenbereichen. SmartScan External verfügt über Anwesenheitserkennung und Tag/Nacht-Umschaltung – mit zeitgesteuerter Kalenderfunktion über die SmartScan-Webseite.
Integrierte Sensoren mit Radartechnologie für alle Anwendungen, bei denen Ästhetik und Schlagfestigkeit der Leuchte wichtig sind. Anwesenheitserkennung, Fotozellensteuerung und eine zeitgesteuerte Kalenderfunktion über die SmartScan-Webseite maximieren die Energieeinsparung.
Selbsttestende Notleuchten mit zentraler, webbasierter Test- und Berichtsoption entsprechend örtlicher Vorgaben für Notbeleuchtung.
Überblick
SmartScan ist in zwei versionen verfügbar
Lokale version
Die Leuchten arbeiten eigenständig:
Leuchten mit SmartScan-System können zur Präsenzerkennung oder für Lichtszenen drahtlos zu Gruppen zusammengefasst werden. Über das SmartScan-Programmiergerät lassen sich Energieleistungsdaten und Betriebstatusinformationen anrufen.
Notleuchten führen regelmäßige Selbsttests durch. Mit dem Programmiergerät können die Informationen zu den Selbsttests ausgelesen werden, außerdem die Daten zum Betriebsstatus.
Cloudbasiert
Leuchten mit SmartScan-System werden drahtlos mit einem Gateway verbunden. Das Gateway sammelt von allen Leuchten des Systems Informationen zum Betriebsstatus sowie die Leistungsdaten und überträgt sie an die SmartScan-Webseite. Von dort können die Daten – von autorisierten Personen über einen geschützten Zugang – auf Tablets, Smartphones, Laptops und Computern angezeigt werden.
Für den Betrieb des Gateways ist lediglich eine 230V-Stromversorgung notwendig. Die gesamte Kommunikation läuft über eine sichere Verbindung (MQTT-GSM).
Merkmale
Steuerung
Tageslichtdimmung
Konstante Beleuchtungsstärke
Fotozellensteuerung
Anwesenheitserkennung
Nutzerkontrolle
Sekundärleuchten
Notleuchten
Selbsttest von Notleuchten
Testplanung
Einhaltung gesetzlicher Normen
Monitoring
Leuchtenstatus überwachen
Energieverbrauch kontrollieren
Monitoring Belegungsprofil
Live-Belegungsprofile
Interaktive Übersichten
Wohlbefinden
Farbaktive „ColourActive“-Leuchten
Messung der Luftqualität
System
Einbau
Zeitsteuerung
Gerätemanagement
Sicherheit
Steuerung
Steuerung
Tageslichtdimmung
Wenn Tageslicht in einen Raum eindringt, berücksichtigt das SmartScan-System dieses Licht und dimmt schrittweise die Leuchten. Dadurch wird Energie gespart und gleichzeitig das erforderliche Beleuchtungsniveau aufrechterhalten. Mit zunehmendem Tageslicht nimmt die Leuchtenleistung ab bis hin zur Abschaltung der Leuchten, wodurch der Energieverbrauch minimiert wird.
Ein Lichtsensor in jeder Leuchte steuert die Leistung entsprechend den örtlichen Umgebungsbedingungen. Um den Bedürfnissen einzelner Benutzer oder den Anforderungen an den Raum gerecht zu werden, können die werksseitigen Standardeinstellungen jeder Leuchte mit dem SmartScan Programmierer geändert werden. Jede Leuchte misst das Umgebungslicht in ihrer unmittelbaren Umgebung und passt ihre Lichtleistung entsprechend an. Dies sorgt für gute Gleichmäßigkeit über die gesamte Arbeitsebene und maximiert Energieeinsparungen, wenn der natürliche Tageslichteinfall über den gesamten Raum variiert. Bei zu viel natürlichem Licht für mehr als 10 Minuten schaltet sich die einzelne Leuchte aus. Dies spart noch mehr Energie und verlängert die LED-Lebensdauer.
Steuerung
Konstante Beleuchtungsstärke
Die Thorlux-Außenleuchten SmartScan External und SmartScan Radar verfügen über einen Umgebungslichtsensor, der in der Dämmerung aktiviert und im Morgengrauen deaktiviert wird. Bei Aktivierung bleibt die Leuchte ausgeschaltet, bis vom Sensor Bewegung erkannt wird.
Das Niveau für die Schaltung des Umgebungslichtsensors kann mit dem SmartScan-Programmierer für Außenleuchten eingestellt werden. Zeitabhängige Übersteuerung ist auch über die SmartScan-Webseite möglich.
Steuerung
Fotozellensteuerung
Die Thorlux-Außenleuchten SmartScan External und SmartScan Radar verfügen über einen Umgebungslichtsensor, der in der Dämmerung aktiviert und im Morgengrauen deaktiviert wird. Bei Aktivierung bleibt die Leuchte ausgeschaltet, bis vom Sensor Bewegung erkannt wird.
Das Niveau für die Schaltung des Umgebungslichtsensors kann mit dem SmartScan-Programmierer für Außenleuchten eingestellt werden. Zeitabhängige Übersteuerung ist auch über die SmartScan-Webseite möglich.
Steuerung
Anwesenheitserkennung
Passive Infrarotsesoren (PIR) oder Hochfrequenz-Sensoren (Radar) werden verwendet, um Bewegungen zu erkennen und die Leuchten einzuschalten. Nach einer vorgegebenen Zeit ohne erkannte Bewegung schalten sich die Leuchten aus und sparen so Energie. Der Abwesenheitsmodus kann durch Programmierung angepasst werden: in diesem Fall werden die Leuchten zunächst nicht automatisch durch Bewegung, sondern manuell durch den Benutzer mit einem Schalter eingeschaltet. Der Sensor überwacht dann die Bewegung und schaltet die Leuchten nach einer voreingestellten Zeit automatisch aus.
Steuerung
Nutzerkontrolle
Ein zusätzlicher Schalter (SmartScan Touch) ermöglicht maßgeschneidertes Schalten und Dimmen von Leuchten, um den spezifischen Anforderungen des jeweiligen Raums gerecht zu werden. Wenn beispielsweise ein Projektor in einem Besprechungsraum verwendet wird, kann es für eine bessere Darstellung wünschenswert sein, die Leuchten, die sich am nächsten zur Leinwand befinden, auszuschalten. Andere Leuchten im Raum können dann auf ein voreingestelltes Beleuchtungsniveau eingestellt werden und alle automatischen Einstellungen ignorieren.
Die manuelle Beleuchtungssteuerung kann erforderlich sein, um eine Dimm- oder Schaltoption zu ermöglichen oder um bei Bedarf automatische Einstellungen außer Kraft zu setzen. In ihrer einfachsten Form bietet die manuelle Steuerung die Möglichkeit, Leuchten durch Schalten der Spannungsversorgung ein- oder auszuschalten. Smarte Leuchten ermöglichen eine größere Vielfalt manueller Steuerungsmöglichkeiten.
Steuerung
Sekundärleuchten
Funktions- und Akzentbeleuchtung besteht oft aus gerichteten Leuchten mit geringem Stromverbrauch, die zur Hervorhebung von Eigenschaften oder zur Auflockerung eines Raums eingesetzt werden. Diese Leuchten eignen sich im Allgemeinen nicht für integrierte Steuerungssysteme, können jedoch mithilfe eines zusätzlichen SmartScan Hub oder Standalone-Sensoren in das SmartScan-System integriert werden.
Notleuchten
Notleuchten
Selbsttest von Notleuchten
Eine SmartScan-Noteuchte von Thorlux Lighting testet sich nach einem vorgegebenem Zeitplan automatisch selbst und überwacht nach de entsprechenden Normen ständig ihre eigene Leistung (DIN EN 62034:2012). Jeder Funktionsfehler wird über die Statusanzeige-LED und auf der SmartScan-Website angezeigt. Dadurch entfällt die Durchführung manueller Diagnoseroutinen.
DDer vollständige Inbetriebnahmetest wird automatisch nach 24 Stunden ununterbrochener Verbindung zum Stromnetz durchgeführt. Danach werden regelmäßig automatisch geplante Tests durchgeführt, insgesamt zwölf Tests jedes Jahr – elf monatliche kurze Funktionstests und ein vollständiger Dauertest.
Notleuchten
Testplanung
In der cloudbasierten Version bietet das SmartScan-System den Vorteil, dass Tests über die SmartScan-Webseite genau geplant werden können. Dies vermeidet zufällige Tests zu ungünstigen oder unerwünschten Zeiten. Der Zeitpunkt für den jährlichen Dauertest kann passend zu den Wartungsplänen gewählt werden.
Notleuchten
Einhaltung gesetzlicher Normen
Gebäudeeigentümer, Arbeitgeber oder andere verantwortliche Personen sind gesetzlich dazu verpflichtet, die regelmäßige Prüfung, Inspektion und Wartung der Notbeleuchtungsanlage zu dokumentieren. Eine SmartScan-Notleuchte testet sich automatisch nach festgelegtem Zeitplan und überwacht ständig ihre eigene Leistung. Alle Statusberichte werden elektronisch auf dem SmartScan-Webserver gespeichert und es wird monatlich eine E-Mail-Benachrichtigung über den Status an autorisierte Benutzer gesendet.
Monitoring
Monitoring
Leuchtenstatus überwachen
Das SmartScan-Gateway zeigt den Systemstatus jederzeit auf der Webseite an.
Mittels sicheren Zugriffs können autorisierte Nutzer den vollständigen Leuchtenstatus der gesamten Installation, einzelner Leuchtengruppen oder einzelner Komponenten innerhalb einer Leuchte einsehen.
Monitoring
Energieverbrauch kontrollieren
Tägliche Angaben zum Energieverbrauch sind für die gesamte Anlage, jeden Raum und jede Leuchte verfügbar. Die Daten werden in Kilowatt, Kosten und CO₂-Werten angezeigt. Bei Nachrüstungen oder energetischen Sanierungen, bei denen der Energieverbrauch der bisherigen Beleuchtungsanlage bekannt ist, zeigt das System auch die laufende Summe der erzielten Einsparungen an.
Monitoring
Monitoring Belegungsprofil
Gebäude sind sowohl in der Errichtung als auch in der Instandhaltung eine teure Ressource, die effizient genutzt werden muss.
So sollten Gebäude- und Facility-Manager genau überblicken können, wie Räume und Flächen genutzt sind. Dies kann beispielsweise die Nutzung von Unterrichtsräumen oder Besprechungsräumen betreffen oder die Häufigkeit, mit der Gänge in einem großen Lagerhaus genutzt werden.
Monitoring
Live-Belegungsprofile
In bestimmten Fällen können Live-Belegungsprofile erforderlich sein. Beispielsweise muss ein Raumkoordinator in Echtzeit wissen, ob die Vorstands-, Konferenz- oder Besprechungsräume belegt oder frei sind. Mit der Funktion Raumbelegung können beliebig viele Leuchtengruppen in Echtzeit überwacht und der Belegungsstatus eines Raums live über die SmartScan-Webseite angezeigt werden. Das System überwacht Belegungssignale im drahlosen Mesh-Netzwerk der SmartScan-Leuchten und aktualisiert die Statusanzeige sofort.
Monitoring
Interaktive Übersichten
Auf der SmartScan-Webseite bieten interaktive Pläne und Übersichten eine einfache und effektive Methode zum Anzeigen von Systeminformationen. Jeder Datensatz wird als Darstellungsebene angezeigt, je nach Bedarf gezoomt oder gefiltert werden können. Es lassen sich Daten für das gesamte Gebäude einsehen oder die Aufmerksamkeit auf einen einzelnen Raum oder eine einzelne Leuchte richten.
Wohlbefinden
Wohlbefinden
ColourActive
Die ColourActive-Leuchten von Thorlux verfügen über LED-Platinen mit zwei unterschiedlichen Farbtemperaturen (3000 K und 6500 K). Die von Thorlux entwickelte und hergestellte Technologie nutzt zwei Beleuchtungskreise in jeder Leuchte, um die Leistung zu variieren und Farbtemperaturen von entweder 3000 K, 6500 K oder einem beliebigen Wert dazwischen zu erzeugen. Hochwertige LEDs mittlerer Leistung, platziert auf einer Leiterplatte mit integriertem Kühlkörper, stellen eine hocheffiziente Lösung dar.
ColourActive-Leuchten werden über ein vom SmartScan-System erzeugtes drahtloses Mesh-Netzwerk gesteuert, das sowohl die manuelle als auch die automatische Steuerung der Farbtemperatur ermöglicht. Das ColourActive Gateway kommuniziert dan ganzen Tag mit den Leuchten und sorgt so für automatische, nahtlose Übergänge zwischen den Farbtemperaturen.
Wohlbefinden
Messung der Luftqualität
Im SmartScan-System werden täglich Daten von jedem Luftqualitätssensor abgefragt und über das Gateway auf die SmartScan-Webseite hochgeladen.
Autorisierte Nutzer können die Luftqualitätsprofile dann als Jahres-, Monats-, Wochen- oder Tagesberichte anzeigen. Diese Daten stehen für Leuchtengruppen und/oder einzelne Sensoren zur Verfügung.
System
System
Einbau
Eine SmartScan-Leuchte benötigt lediglich eine dauerhafte Stromversorgung mit 230 Volt. Es ist keine Steuerverkabelung erforderlich. Die Installation könnte nicht einfacher sein!
System
Zeitsteuerung
Außenbeleuchtung kann auf vielfältige Weise genutzt werden. Daher ist eine flexible Steuerung erforderlich. Gruppen von SmartScan External-Außenleuchten können auf drei Arten konfiguriert werden: Steuerung über Anwesenheitserkennung (Standardeinstellung), EIN zwischen eingestellten Zeiten oder AUS zwischen eingestellten Zeiten. In allen drei Szenarien sorgt der integrierte Lichtsensor dafür, dass die Leuchten ausgeschaltet sind, wenn ausreichend Tageslicht vorhanden ist.
System
Gerätemanagement
Nutzer können Leuchtenparameter über die SmartScan-Website ändern. Dies umfasst die Konfiguration von Leuchtengruppen, Verzögerungszeiten bei der Anwesenheitserkennung, Fotozellenbetrieb und die Einstellung von Lichtszenen. Die cloudbasierte Version des Systems macht eine lokale Programmierung überflüssig und stellt Gebäudemanagern ein leistungsstarkes Tool zur Verfügung, das alle Anpassungen Beleuchtung erheblich vereinfacht. Eine Kalenderfunktion ermöglicht es Nutzern, für jeden Tag und jede Uhrzeit unterschiedliche Systemeinstellungen auszuwählen und so die Systemsteuerung an die betrieblichen Anforderungen anzupassen.
System
Sicherheit
SmartScan-Leuchten
Eine Betriebsfrequenz von 868 MHz sorgt für hervorragende Übertragungsentfernungen und bessere Signaldurchdringung.
Ihr Gerät
Die SmartScan-Webseite verwendet das neueste Verschlüsselungsprotokoll (TLS 1.3) für sichere und zuverlässige Datenübertragung zwischen Computergeräten. Die Webseite hat einen vollständigen Penetrationstest bestanden. Ein Bescheinigungsschreiben ist auf Anfrage erhältlich. Vollständige Penetrationstests werden jährlich wiederholt.
SmartScan-Gateway
Das Gateway verbindet sich über eine sichere TLS-Verbindung (Transport Layer Security) und mithilfe von X.509-Zertifikaten mit Amazon Web Services. Dafür nutzt das Gateway mobile GSM-Netzwerke oder eine optionale LAN-Verbindung.
SmartScan Web Services
Alle Daten werden auf Servern innerhalb des Vereinigten Königreichs bei Linode gehostet, zertifiziert nach ISO 27001, ISO 27017, ISO 27018 und ISO 27701.
Komponenten
Anschlusskabel
ColourActive Gateway
Fernbedienung SmartScan
Fernbedienung SmartScan Scene
Funkmodul SmartScan Wireless Switch
SmartScan Interface
SmartScan Luftqualitätssensor
SmartScan Stand alone-Sensor

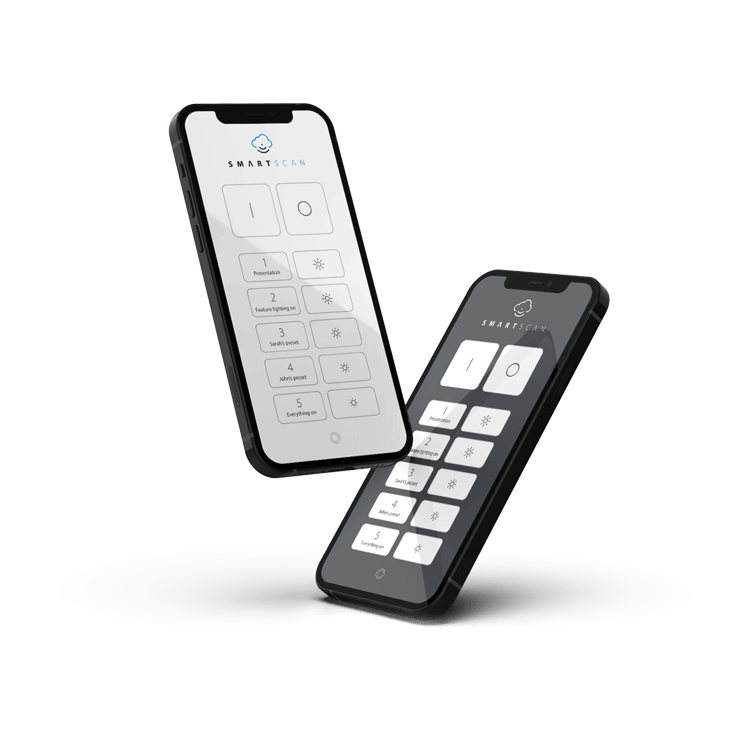

SmartScan App
